ساخت ستون دوبل با قیدهای موازی یا مورب (ستون مشبک)

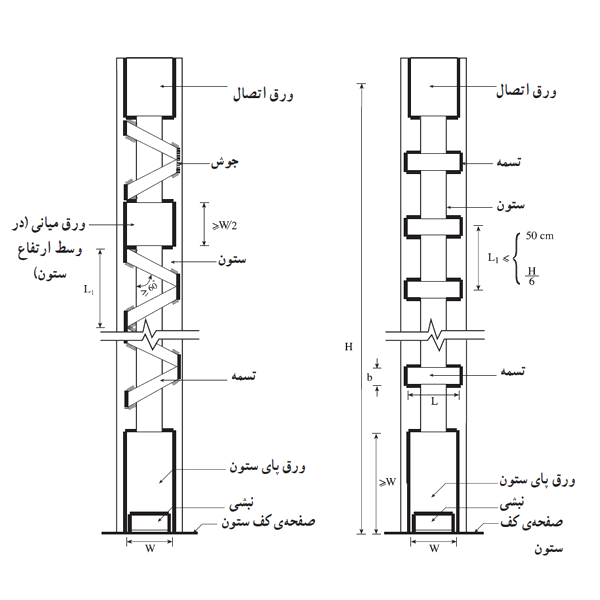

متداول ترین نوع ستون در ایران ستون های مرکبی است که دو تیر اهن به فاصله معین از یکدیگر قرار می گیرند و قیدهای افقی یا چپ و راست که وظیفه اصلی شان انتقال نیروی برشی بین نیم رخ هاست، این دو نیم رخ را به هم متصل می کنند. البته بست های چپ و راست که شکل های مثلثی را به وجود می اورند، دارای مقاومت بهتری نسبت به بست های موازی می باشند. در مورد این گونه ستونها، به ویژه ستونها با بست های موازی نکات زیر را بایستی رعایت کرد.

• طول وصله، حداقل به فاصله مرکز تا مرکز دو نیم رخ باشد.
• ضخامت تسمه از ۴۰/۱ طول ان کمتر نباشد.
• در اطراف کلیه تسمه ها و در سطح تماس با بال نیم رخ ها عمل جوش کاری انجام گیرد. ( مجموع طول خط جوش در هر طرف صفحه نباید از طول صفحه کم تر شود).
• فاصله قیدها و ابعاد ان بر اساس محاسبات فنی تعیین می شود.
• در قسمت انتهایی ستون ، باید حتما از ورقی با طول حداقل برابر با عرض ستون استفاده کرد تا علاوه بر تقویت پایه، محل مناسبی برای اتصال بادبندهای فلزی به ستون به وجود اید.
• در محل اتصال تیر به ستون لازم است قبلا ورق تقویتی به ابعاد کافی روی بال های ستون جوش شده باشد.
